1005-00-205-5707

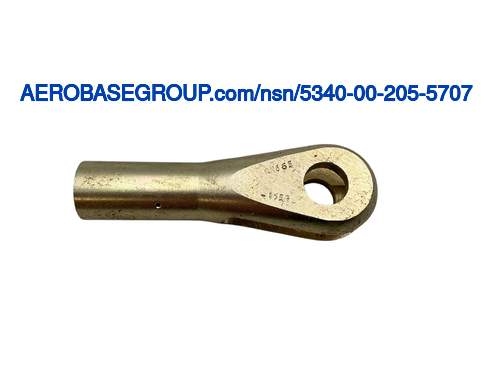

Gelenkkopf-Gabelkopf Diese Seite per E-Mail versenden

Modell- oder Teilenummer: AN665-155R

Lagerverfügbarkeit  Bedingungscode-Diagramm

Dieses Produkt ist in den folgenden Mengen und Zuständen erhältlich.

  • NS: 1
  • NE: 110

Hinweis: Die Verfügbarkeit dieses Artikels wurde zuletzt aktualisiert 07/22/2021 und kann sich seitdem verändert haben. Fordern Sie ein Angebot an, um aktuelle Preise und Verfügbarkeiten zu erhalten.

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

pdf NSN 1005-00-205-5707 Datenblatt

MRC:
THREAD-KLASSE
THREAD-KLASSE:
3B STANGENANSCHLUSS
MRC:
GEWINDERICHTUNG
GEWINDERICHTUNG:
RECHTE STANGENVERBINDUNG
MRC:
GEWINDELÄNGE
GEWINDELÄNGE:
0,828 ZOLL MINIMALE STANGENVERBINDUNG UND 0,922 ZOLL MAXIMALE STANGENVERBINDUNG
MRC:
SCHAFTLÄNGE
SCHAFTLÄNGE:
MINDESTENS 1.360 ZOLL UND MAXIMAL 1.390 ZOLL
MRC:
LOCHDURCHMESSER
LOCHDURCHMESSER:
MINDESTENS 0,500 ZOLL UND MAXIMAL 0,503 ZOLL
MRC:
SCHAFTDURCHMESSER
SCHAFTDURCHMESSER:
MINDESTENS 0,703 ZOLL UND MAXIMAL 0,713 ZOLL
MRC:
GESAMTBREITE
GESAMTBREITE:
MINDESTENS 0,808 ZOLL UND MAXIMAL 0,823 ZOLL
MRC:
ENDRADIUS
ENDRADIUS:
0,594 ZOLL NOMINAL
MRC:
METALLISCHE HÄRTE
METALLISCHE HÄRTE:
26.0 MINIMUM ROCKWELL C UND 31.0 MAXIMUM ROCKWELL C
MRC:
DEKODIERUNG NICHT MÖGLICH
DEKODIERUNG NICHT MÖGLICH:
MINDESTENS 0,406 ZOLL UND MAXIMAL 0,416 ZOLL
MRC:
ABSTAND VON DER MITTE DER ZAPFENLOCHBLENDE BIS ZUM ENDE DER STANGENVERBINDUNG
ABSTAND VON DER MITTE DER ZAPFENLOCHBLENDE BIS ZUM ENDE DER STANGENVERBINDUNG:
MINDESTENS 2.798 ZOLL UND MAXIMAL 2.829 ZOLL
MRC:
DICKE DES GABELARMS
DICKE DES GABELARMS:
0,196 NOMINALE MIL UND 0,208 NOMINALE ZENTIMETER
MRC:
DEKODIERUNG NICHT MÖGLICH
DEKODIERUNG NICHT MÖGLICH:
1.188 ZOLL NOMINAL
MRC:
NENNGEWINDEGRÖSSE
NENNGEWINDEGRÖSSE:
0,500 ZOLL STANGENANSCHLUSS
MRC:
MATERIAL
MATERIAL:
STAHL OVERALL
MRC:
OBERFLÄCHENBEHANDLUNG
OBERFLÄCHENBEHANDLUNG:
CADMIUM-OVERALL
MRC:
STIL-BEZEICHNER
STIL-BEZEICHNER:
GABEL
MRC:
BEZEICHNER DER GEWINDESERIE
BEZEICHNER DER GEWINDESERIE:
UNF-STANGENANSCHLUSS
MRC:
--
NIIN:
002055707
MRC:
--
NATO-Bestandsnummer:
5340-00-205-5707
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
1 EA
MRC:
--
Entmilitarisierung:
No
MRC:
--
Reparierbarkeit:
Dies ist ein nicht reparierbarer artikel. wenn es verurteilt oder wirtschaftlich unbrauchbar ist, entsorgen sie den artikel auf dem zulÄssigen niveau.
FIIG:
--
FIIG:
A264A0
MRC:
--
INC:
03796
MRC:
--
IMM:
AX KZ
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 1005-00-205-5707

Ein gegabeltes teil mit querloch(en) oder schlitz(en) in jedem arm (zinken) zur aufnahme einer schraube, eines stifts oder dergleichen und mit einer verbindungseinrichtung gegenÜber der gabel. Es ist so konzipiert, dass es durch schweissen, gewinden und/oder stiften an einer welle, stange, einem spannschloss oder Ähnlichem befestigt werden kann. kann vorkehrungen fÜr die verriegelung enthalten. siehe auch joch, kardangelenk und verbinder, gelenkkopf. FÜr artikel, die speziell fÜr die luftfahrt entwickelt wurden, siehe gabelkopf, gelenkkopf, luftfahrt.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
DEPARTEMENT DER ARMEE Departement Der Armee
MOE:
DA
Rule:
A919
PICA:
GX
DSOR:
User:
ABTEILUNG DER LUFTWAFFE Abteilung Der Luftwaffe
MOE:
DF
Rule:
FXGI
PICA:
GX
DSOR:
User:
KANADA Kanada
MOE:
ZC
Rule:
ZC01
PICA:
ZC
DSOR:
User:
REPUBLIK KOREA Republik Korea
MOE:
ZH
Rule:
ZH01
PICA:
ZH
DSOR:

Verpackung und; Dimensionen

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
Packmaß
Packgewicht
Artikelgewicht
Abmessungen des Artikels
Packmaß:
--
Packgewicht:
--
Artikelgewicht:
--
Abmessungen des Artikels:
--
Container
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
Container:
--
OPI:
M
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
E
LVL_B:
Q
LVL_C:
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
00
MOP:
10
PKG:
PRES MAT:
00
WRAP MAT:
00
ICQ:
000
THK:
0
TOS:
UCL:

Definitionen von Verpackungscodes:

LVL A Code (LVL_A) E

Die verpackung muss so durchgefÜhrt werden, dass sie die anforderungen an die leistungsprÜfung gemÄss astm-d4169, verteilungszyklus 18, sicherheitsstufe 1, erfÜllt.

LVL B Code (LVL_B) Q

Die verpackung muss gemÄss tabelle c.Ii fÜr den angegebenen packungsgrad erfolgen. verschluss, abdichtung und verstÄrkung mÜssen der entsprechenden spezifikation des versandbehÄlters entsprechen.

Prozedur-Indikator-Code (OPI) M

Alle verpackungsdaten sind fÜr die konformitÄt obligatorisch und es sind keine substitutionen zulÄssig. fast packs sollten in diese kategorie aufgenommen werden.

Code für besondere Kennzeichnungen (SPC_MKG) 00

Keine spezielle markierung.

Methode der Konservierung (MOP) 10

Physischer schutz.

Material des Kissens (CUSH) 00

Keine voraussetzung.

Konservierungsmaterial (PRES_MAT) 00

Keine voraussetzung.

Fracht

Universelle / nationale Fracht- und Umschlagsinformationen
NMFC
Klasse
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
094140
NMF Beschreibung:
Clevises Iron/steel
UFC:
49240
LTL:
--
LCL:
--
WCC:
713
TCC:
Z
SHC:
9
ADC:
A
ACC:
B

Definitionen von Frachtcodes:

Art der Ladung (TCC) Z

ES GIBT KEINEN SPEZIELLEN FRACHTCODE.

Rohstoff Wasser (WCC) 713

.

Luft-Rohstoff (ACC) B

BAUMATERIALIEN: UMFASST FARBEN UND VERWANDTE MATERIALIEN, FERTIGHÄUSER, HOLZPRODUKTE, METALL- UND ZUSAMMENSETZUNGSMATERIALIEN UND DEREN PRODUKTE, HANDELSÜBLICHE EISENWAREN UND VERSCHIEDENE ARTIKEL, ZEMENT, ASPHALT, BAUTENWARTUNGSMATERIALIEN..

Luftmaße (ADC) A

DER VERSAND IST KEINE KONSOLIDIERUNG UND ÜBERSCHREITET IN KEINER DIMENSION 84 ZOLL.

Luft-Spezial-Handling (SHC) 9

SONSTIGE ODER KEINE BESONDERE HANDHABUNG ERFORDERLICH (SH)

Management

Verwaltungscodes nach Abteilung

Historische Preise für diese NSN liegen zwischen 40.40 and 56.56 USD.
Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

Marineministerium

SOS: SMS
AAC: V
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: 9B-----
USC: N
REC REP CODE DESC:

Agentur FÜr Verteidigungslogistik

SOS: SMS
AAC: J
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: -------
USC: I
REC REP CODE DESC:

Abteilung Der Luftwaffe

SOS: SMS
AAC: J
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: SF9SX-V
USC: F
REC REP CODE DESC:

Departement Der Armee

SOS: SMS
AAC: J
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: T2200X-
USC: A
REC REP CODE DESC: DIES IST EIN NICHT REPARIERBARER ARTIKEL. WENN ES VERURTEILT ODER WIRTSCHAFTLICH UNBRAUCHBAR IST, ENTSORGEN SIE DEN ARTIKEL AUF DEM ZULÄSSIGEN NIVEAU.

Hersteller

Diese NSN ist unter den folgenden Käfigcodes registriert.
