3120-01-132-3490

Gelenkkopf-Gleitlager Diese Seite per E-Mail versenden

Modell- oder Teilenummer: ST4M208-3

Lagerverfügbarkeit  Bedingungscode-Diagramm

Dieses Produkt ist in den folgenden Mengen und Zuständen erhältlich.

  • NS: 1
  • AR: 1
  • NE: 5

Hinweis: Die Verfügbarkeit dieses Artikels wurde zuletzt aktualisiert 08/23/2024 und kann sich seitdem verändert haben. Fordern Sie ein Angebot an, um aktuelle Preise und Verfügbarkeiten zu erhalten.

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

Über dieses Produkt

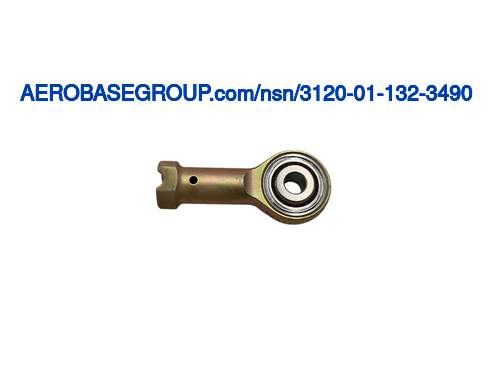

Keyslots in shank end

Beschreibung

Gelenkkopf-Gleitlager NSN 3120-01-132-3490. Bearing

pdf NSN 3120-01-132-3490 Datenblatt

MRC:
THREAD-KLASSE
THREAD-KLASSE:
3B
MRC:
GEWINDERICHTUNG
GEWINDERICHTUNG:
RECHTSSEITIG
MRC:
SHANK-STIL
SHANK-STIL:
INNENGEWINDE MIT SECHSKANT UND INSPEKTIONSBOHRUNG
MRC:
GESAMTLÄNGE
GESAMTLÄNGE:
1.5500 ZOLL NOMINAL
MRC:
BOHRUNGSDURCHMESSER
BOHRUNGSDURCHMESSER:
MINDESTENS 0,1895 ZOLL UND MAXIMAL 0,1900 ZOLL
MRC:
AUSSENDURCHMESSER DES AUSSENELEMENTS
AUSSENDURCHMESSER DES AUSSENELEMENTS:
0,6800 ZOLL NOMINAL
MRC:
ABSTAND VON BOHRUNGSMITTE ZU SCHAFTENDE
ABSTAND VON BOHRUNGSMITTE ZU SCHAFTENDE:
1.2100 ZOLL NOMINAL
MRC:
ÄUSSERE STABBREITE
ÄUSSERE STABBREITE:
MINDESTENS 0,2230 ZOLL UND MAXIMAL 0,2330 ZOLL
MRC:
INNERE STABBREITE
INNERE STABBREITE:
MINDESTENS 0,2790 ZOLL UND MAXIMAL 0,2810 ZOLL
MRC:
LÄNGE DES SCHAFTGEWINDES
LÄNGE DES SCHAFTGEWINDES:
0,6800 ZOLL NOMINAL
MRC:
ABSTAND ZWISCHEN DER MITTE UND DEM ENDE DER INSPEKTIONSBOHRUNG
ABSTAND ZWISCHEN DER MITTE UND DEM ENDE DER INSPEKTIONSBOHRUNG:
0,3120 ZOLL NOMINAL
MRC:
SCHAFTBREITE ÜBER SCHLÜSSELFLÄCHEN
SCHAFTBREITE ÜBER SCHLÜSSELFLÄCHEN:
0,3290 ZOLL NOMINAL
MRC:
STATISCHE RADIALE TRAGZAHL
STATISCHE RADIALE TRAGZAHL:
3000 PFUND
MRC:
--
NIIN:
011323490
MRC:
--
NATO-Bestandsnummer:
3120-01-132-3490
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
1 EA
MRC:
--
Entmilitarisierung:
No
FIIG:
--
FIIG:
A045A0
MRC:
--
INC:
13209
MRC:
--
IMM:
CX
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 3120-01-132-3490

Eine abnehmbare baugruppe, in oder auf der sich ein zapfen, ein kolben, ein drehpunkt oder Ähnliches bewegt. Es wird verwendet, um eine last zu tragen und die gleitreibung zu reduzieren. Es werden keine wÄlzkÖrper verwendet. Das Äussere element der baugruppe wird geÄndert, um einen schaft bereitzustellen. Das innere element kann entweder ein gleitgelenklager oder ein gleitlager sein. Ausgenommen lager, gleitlager, kugellager und lager, glatt, selbstausrichtend.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
MARINEMINISTERIUM Marineministerium
MOE:
DN
Rule:
N9BG
PICA:
GX
DSOR:
User:
FINNLAND Finnland
MOE:
WF
Rule:
WF01
PICA:
WF
DSOR:
User:
SPANIEN Spanien
MOE:
YB
Rule:
YB01
PICA:
YB
DSOR:
User:
AUSTRALIEN Australien
MOE:
ZA
Rule:
ZA01
PICA:
ZA
DSOR:
User:
KANADA Kanada
MOE:
ZC
Rule:
ZC01
PICA:
ZC
DSOR:

Kürzliche Ausschreibungen Aktuellste Ausschreibungen für NSN 3120-01-132-3490

Enddatum
Ansuchen
Menge
Kaufanfrage
Enddatum:
2019-06-26
Ansuchen:
SPE4A419T7690
Menge:
15
Kaufanfrage:
0080255511
Enddatum:
2019-04-26
Ansuchen:
SPE4A419T6181
Menge:
19
Kaufanfrage:
0079398261

Verpackung und; Dimensionen

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
Packmaß
Packgewicht
Artikelgewicht
Abmessungen des Artikels
Packmaß:
2.5 X 1.5 X 1.5
Packgewicht:
0.1000lbs
Artikelgewicht:
--
Abmessungen des Artikels:
--
Container
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
Container:
--
OPI:
M
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
E
LVL_B:
Q
LVL_C:
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
XX
MOP:
41
PKG:
13AZ
PRES MAT:
XX
WRAP MAT:
XX
ICQ:
AAA
THK:
X
TOS:
UCL:

Definitionen von Verpackungscodes:

LVL A Code (LVL_A) E

Die verpackung muss so durchgefÜhrt werden, dass sie die anforderungen an die leistungsprÜfung gemÄss astm-d4169, verteilungszyklus 18, sicherheitsstufe 1, erfÜllt.

LVL B Code (LVL_B) Q

Die verpackung muss gemÄss tabelle c.Ii fÜr den angegebenen packungsgrad erfolgen. verschluss, abdichtung und verstÄrkung mÜssen der entsprechenden spezifikation des versandbehÄlters entsprechen.

Prozedur-Indikator-Code (OPI) M

Alle verpackungsdaten sind fÜr die konformitÄt obligatorisch und es sind keine substitutionen zulÄssig. fast packs sollten in diese kategorie aufgenommen werden.

Code für besondere Kennzeichnungen (SPC_MKG) 00

Keine spezielle markierung.

Methode der Konservierung (MOP) 41

Wasserdampfdichter beutel, versiegelt.

Importieren / Exportieren

Anhang B Klassifizierung
Nummer des Anhangs B
NAIC Nationaler Verband der Versicherungskommissare
End Use Ein Klassifizierungssystem für exportierte und importierte Waren aus den USA, das auf der Hauptverwendung und nicht auf den physischen Merkmalen der Waren basiert. Endverbleibscodes werden vom Bureau of Economic Analysis des US-Handelsministeriums vergeben.
SITC Standard Internationale Handelsklasse
USDA
HITECH
Anlage B:
8483308055
NAICS:
336310
Endverwendungsklasse:
21180
SITC:
74822
USDA:
1
HITECH:
0

Definitionen von Schedule B-Codes:

Anlage B 8483308055

Transmission Shafts: Bearing Housings, Plain Shaft Bearings With Housing, Rod End Bearings

Code für die Endverwendung 21180

Industrial Machines, Other

Standard Internationale Handelsklasse (SITC) 74822

Bearing Housings, Not Incorporatng Ball Or Roller Bearings; Plain Shaft Bearings

Fracht

Universelle / nationale Fracht- und Umschlagsinformationen
NMFC
Klasse
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
114850
NMF Beschreibung:
Bearing/bushing O/t Ball/roller I/s
UFC:
58880
LTL:
--
LCL:
--
WCC:
742
TCC:
Z
SHC:
9
ADC:
A
ACC:
V

Definitionen von Frachtcodes:

Art der Ladung (TCC) Z

ES GIBT KEINEN SPEZIELLEN FRACHTCODE.

Rohstoff Wasser (WCC) 742

.

Luft-Rohstoff (ACC) V

ANHÄNGER, FAHRZEUGE, MASCHINEN, LADEN- UND LAGEREINRICHTUNGEN UND -ZUBEHÖR, EINSCHLIESSLICH SPEZIALWERKZEUGEN UND -AUSRÜSTUNGEN, BODENWARTUNGS- UND SPEZIALFAHRZEUGE, ANHÄNGER, SCHIFFSAUSRÜSTUNG UND -ZUBEHÖR, REPARATUR- UND WARTUNGSTEILE FÜR DIE OBEN GENANNTEN..

Luftmaße (ADC) A

DER VERSAND IST KEINE KONSOLIDIERUNG UND ÜBERSCHREITET IN KEINER DIMENSION 84 ZOLL.

Luft-Spezial-Handling (SHC) 9

SONSTIGE ODER KEINE BESONDERE HANDHABUNG ERFORDERLICH (SH)

DLA-Historie / Prognostizierte Mengen

Aviation Lieferkette
01/17
7.00

Management

Verwaltungscodes nach Abteilung

Historische Preise für diese NSN liegen zwischen 749.50 and 1,049.30 USD.
Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

Marineministerium

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: 9B-----
USC: N
REC REP CODE DESC:

Agentur FÜr Verteidigungslogistik

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: -------
USC: I
REC REP CODE DESC:

Hersteller

Diese NSN ist unter den folgenden Käfigcodes registriert.
