4730-01-043-9358

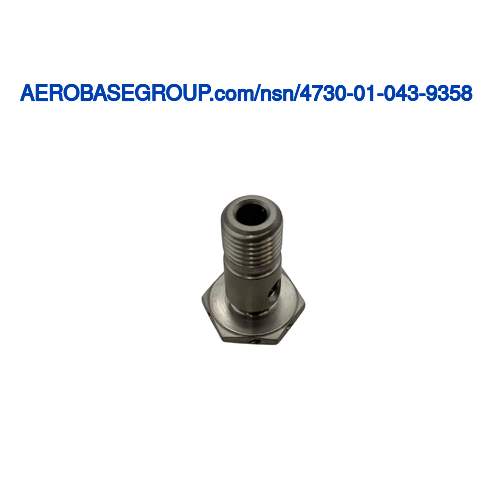

Flüssigkeitsdurchgangsbolzen Diese Seite per E-Mail versenden

Modell- oder Teilenummer: 16H1720-9

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

pdf NSN 4730-01-043-9358 Datenblatt

MRC:
KÖRPERSTIL
KÖRPERSTIL:
EINFACH
MRC:
KONZENTRISCHE LOCHTIEFE
KONZENTRISCHE LOCHTIEFE:
MINDESTENS 0,702 ZOLL UND MAXIMAL 0,722 ZOLL
MRC:
KONZENTRISCHER LOCHDURCHMESSER
KONZENTRISCHER LOCHDURCHMESSER:
MINDESTENS 0,172 ZOLL UND MAXIMAL 0,180 ZOLL
MRC:
GESAMTLÄNGE
GESAMTLÄNGE:
MINDESTENS 0,928 ZOLL UND MAXIMAL 0,948 ZOLL
MRC:
ZWEITE END-THREAD-KLASSE
ZWEITE END-THREAD-KLASSE:
3A
MRC:
RICHTUNG DES ZWEITEN ENDGEWINDES
RICHTUNG DES ZWEITEN ENDGEWINDES:
RECHTSSEITIG
MRC:
BREITE ÜBER SCHLÜSSELFLÄCHEN
BREITE ÜBER SCHLÜSSELFLÄCHEN:
MINDESTENS 0,615 ZOLL UND MAXIMAL 0,635 ZOLL
MRC:
SCHRAUBEN-FEATURE-STIL
SCHRAUBEN-FEATURE-STIL:
SECHSECK
MRC:
ERSTER DURCHMESSER VOM SCHRAUBENELEMENT
ERSTER DURCHMESSER VOM SCHRAUBENELEMENT:
MINDESTENS 0,372 ZOLL UND MAXIMAL 0,373 ZOLL
MRC:
LÄNGE VON DER AUFLAGEFLÄCHE DES SCHRAUBENELEMENTS BIS ZUM ENDE DES ERSTEN DURCHMESSERS
LÄNGE VON DER AUFLAGEFLÄCHE DES SCHRAUBENELEMENTS BIS ZUM ENDE DES ERSTEN DURCHMESSERS:
MINDESTENS 0,510 ZOLL UND MAXIMAL 0,520 ZOLL
MRC:
DURCHMESSER DER ERSTEN RADIALEN FLÜSSIGKEITSBOHRUNG
DURCHMESSER DER ERSTEN RADIALEN FLÜSSIGKEITSBOHRUNG:
MINDESTENS 0,178 ZOLL UND MAXIMAL 0,198 ZOLL
MRC:
ABSTAND VON DER MITTE DER ERSTEN RADIALEN BOHRUNG BIS ZUM ENDE DER SCHRAUBE
ABSTAND VON DER MITTE DER ERSTEN RADIALEN BOHRUNG BIS ZUM ENDE DER SCHRAUBE:
MINDESTENS 0,608 ZOLL UND MAXIMAL 0,628 ZOLL
MRC:
LÄNGE VON DER LAGERFLÄCHE DES SCHRAUBENELEMENTS BIS ZUM SCHRAUBENENDE
LÄNGE VON DER LAGERFLÄCHE DES SCHRAUBENELEMENTS BIS ZUM SCHRAUBENENDE:
MINDESTENS 0,828 ZOLL UND MAXIMAL 0,848 ZOLL
MRC:
HÖHE DES SCHRAUBER-FEATURES
HÖHE DES SCHRAUBER-FEATURES:
MINDESTENS 0,090 ZOLL UND MAXIMAL 0,110 ZOLL
MRC:
ZWEITES ENDGEWINDE MENGE PRO ZOLL
ZWEITES ENDGEWINDE MENGE PRO ZOLL:
MRC:
NOMINELLE GEWINDEGRÖSSE DES ZWEITEN ENDES
NOMINELLE GEWINDEGRÖSSE DES ZWEITEN ENDES:
0,375 ZOLL
MRC:
BEZEICHNUNG FÜR DIE ZWEITE ENDGEWINDESERIE
BEZEICHNUNG FÜR DIE ZWEITE ENDGEWINDESERIE:
UNF
MRC:
MATERIAL
MATERIAL:
TITAN, MIL-T-9047, COMP 6
MRC:
--
NIIN:
010439358
MRC:
--
NATO-Bestandsnummer:
4730-01-043-9358
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
--
MRC:
--
Entmilitarisierung:
No
FIIG:
--
FIIG:
A121A0
MRC:
--
INC:
18683
MRC:
--
IMM:
AX
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 4730-01-043-9358

Ein schraubenartiger gegenstand mit einem konzentrischen loch entlang der lÄngsmittellinie, das sich Über einen teil oder die gesamte lÄnge des gegenstands erstrecken kann. Es hat ein oder mehrere lÖcher senkrecht zur achse, die das konzentrische loch entlang der lÄngsmittellinie verbinden oder durchqueren. Der gegenstand ist so konstruiert, dass er flÜssigkeit, luft oder schmiermittel durch sein gehÄuse zu einem passenden gegenstand verteilt, z. B. Einem anschluss, mehrfach, einer flÜssigkeitsdruckleitung, einem lager, einer buchse oder dergleichen. Der artikel muss an einer blockverschraubung und/oder einer schlauchleitung befestigt werden kÖnnen oder so konstruiert sein, dass er eine verschraubung oder schmierung aufnehmen kann. Ausgenommen schraube, innen entlasteter kÖrper; entlÜftungsventil, hydrauliksystem; und buchse, maschinengewinde. Siehe auch stift, blattfederschÄkel fÜr fahrzeuge.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
ISRAEL Israel
MOE:
YD
Rule:
YD01
PICA:
YD
DSOR:
User:
BELGIEN Belgien
MOE:
ZB
Rule:
ZB01
PICA:
ZB
DSOR:
User:
PORTUGAL Portugal
MOE:
ZP
Rule:
ZP01
PICA:
ZP
DSOR:
User:
TURKEI Turkei
MOE:
ZW
Rule:
ZW01
PICA:
ZW
DSOR:

Hersteller

Diese NSN ist unter den folgenden Käfigcodes registriert.
