4810-01-261-5225

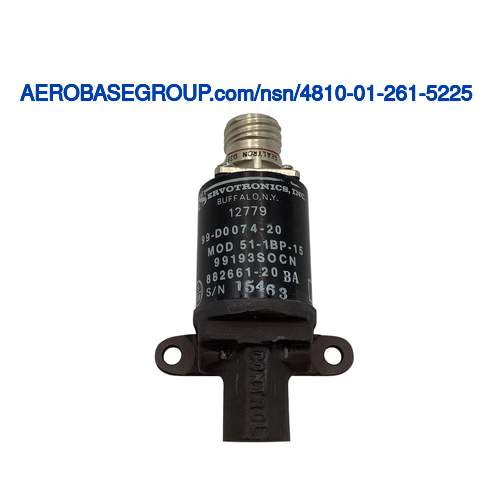

Magnetventil Diese Seite per E-Mail versenden
ITAR Registriert

Modell- oder Teilenummer: 99-D0074-20

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

Über dieses Produkt
STANDORT ENTLÜFTUNGSANSCHLUSS, NEARSIDE PER DWG-KÄFIG 12779 PN 99-O0079-2; WAFFENSYSTEM UNERLÄSSLICH

pdf NSN 4810-01-261-5225 Datenblatt

MRC:
THREAD-KLASSE
THREAD-KLASSE:
3B 1. ENDE
MRC:
GEWINDERICHTUNG
GEWINDERICHTUNG:
RECHTE HAND 1. ENDE
MRC:
DURCHFLUSSKONTROLLGERÄT
DURCHFLUSSKONTROLLGERÄT:
SCHEIBE
MRC:
NORMALBETRIEBSPOSITION DES DURCHFLUSSREGLERS
NORMALBETRIEBSPOSITION DES DURCHFLUSSREGLERS:
GESCHLOSSEN
MRC:
IDENTIFIZIERUNG DES ENDARTIKELS
IDENTIFIZIERUNG DES ENDARTIKELS:
MRC:
VERBINDUNGS-STIL
VERBINDUNGS-STIL:
BUCHSE (ROHR) 2. ENDE
MRC:
BETÄTIGUNGSMETHODE DES VENTILS
BETÄTIGUNGSMETHODE DES VENTILS:
LUFT
MRC:
VERBINDUNGSART
VERBINDUNGSART:
INNENROHR OHNE GEWINDE 2. ENDE
MRC:
MAXIMALER BETRIEBSDRUCK
MAXIMALER BETRIEBSDRUCK:
35,0 PFUND PRO QUADRATZOLL EINZELNE ANTWORT
MRC:
NENNGEWINDEGRÖSSE
NENNGEWINDEGRÖSSE:
0,437 ZOLL 1. ENDE
MRC:
BEGRÜNDUNG DES KRITIKALITÄTSCODES
BEGRÜNDUNG DES KRITIKALITÄTSCODES:
KUNSTSTÜCK
MRC:
ROHR MIT NENNAUSSENDURCHMESSER UNTERGEBRACHT
ROHR MIT NENNAUSSENDURCHMESSER UNTERGEBRACHT:
0,013 ZOLL 2. ENDE
MRC:
MEDIEN, FÜR DIE ENTWICKELT WURDEN
MEDIEN, FÜR DIE ENTWICKELT WURDEN:
AIR SINGLE RESPONSE
MRC:
OBERFLÄCHENBEHANDLUNG
OBERFLÄCHENBEHANDLUNG:
ELOXIEREN
MRC:
DOKUMENT UND KLASSIFIZIERUNG DER OBERFLÄCHENBEHANDLUNG
DOKUMENT UND KLASSIFIZIERUNG DER OBERFLÄCHENBEHANDLUNG:
MIL-A-8625 TYP II KLASSE 2 MIL SPEC ALLE BEHANDLUNGSREAKTIONEN
MRC:
STIL-BEZEICHNER
STIL-BEZEICHNER:
ERR-090
MRC:
BEZEICHNER DER GEWINDESERIE
BEZEICHNER DER GEWINDESERIE:
UNF 1. ENDE
MRC:
--
NIIN:
012615225
MRC:
--
NATO-Bestandsnummer:
4810-01-261-5225
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
1 EA
MRC:
--
Entmilitarisierung:
Yes - DEMIL/MLI
Export Control Information
MRC:
N/A
MIL-STD
MIL-A-8625 Spec.
MRC:
--
Reparierbarkeit:
Dies ist ein nicht reparierbarer artikel. wenn es verurteilt oder wirtschaftlich unbrauchbar ist, entsorgen sie den artikel auf dem zulÄssigen niveau.
FIIG:
--
FIIG:
A046B0
MRC:
--
INC:
10998
MRC:
--
IMM:
AX
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 4810-01-261-5225

Ein ventil mit zwei oder mehr anschlÜssen mit ventilschaft oder vorsteuernadel in einer normalerweise offenen oder geschlossenen stellung. Es wurde speziell entwickelt, um den flÜssigkeitsfluss durch die magnetische wirkung einer elektrischen spule auf einen beweglichen kern oder kolben zu stoppen oder zu starten oder zu Ändern. Das ventil kann mit einer manuellen Öffnungs- oder schliessvorrichtung ausgestattet sein. FÜr artikel mit drei oder mehr anschlÜssen, die einen hin- und hergehenden schieber mit aussparungsbereichen verwenden, die mit anschlÜssen in einer integrierten oder austauschbaren hÜlse mit anschlÜssen verbunden sind, siehe ventil (1), linear, richtungssteuerung. Es kann sich um eine inline- oder patronenausfÜhrung (verteiler) handeln. Ausgenommen ventil (1), absperrklappe.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
DEPARTEMENT DER ARMEE Departement Der Armee
MOE:
DA
Rule:
A920
PICA:
GX
DSOR:
User:
U.S. MARINE CORPS U.s. Marine Corps
MOE:
DM
Rule:
MC40
PICA:
GX
DSOR:

Verpackung und; Dimensionen

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
Packmaß
Packgewicht
Artikelgewicht
Abmessungen des Artikels
Packmaß:
4.6 X 3.1 X 2.2
Packgewicht:
0.5000lbs
Artikelgewicht:
0.2000lbs
Abmessungen des Artikels:
003800260017
Container
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
Container:
--
OPI:
O
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
Q
LVL_B:
Q
LVL_C:
U
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
XX
MOP:
AE
PKG:
04Z0
PRES MAT:
00
WRAP MAT:
XX
ICQ:
AAA
THK:
X
TOS:
B
UCL:
O

Definitionen von Verpackungscodes:

LVL A Code (LVL_A) Q

Die verpackung muss gemÄss tabelle c.Ii fÜr den angegebenen packungsgrad erfolgen. verschluss, abdichtung und verstÄrkung mÜssen den geltenden spezifikationen fÜr versandbehÄlter entsprechen.

LVL B Code (LVL_B) Q

Die verpackung muss gemÄss tabelle c.Ii fÜr den angegebenen packungsgrad erfolgen. verschluss, abdichtung und verstÄrkung mÜssen der entsprechenden spezifikation des versandbehÄlters entsprechen.

LVL C Code (LVL_C) U

GegenstÄnde oder pakete, die fÜr die annahme durch den spediteur verpackt werden mÜssen, mÜssen in Äusseren versandbehÄltern so verpackt werden, dass ein sicherer transport zum niedrigsten tarif zum lieferort gewÄhrleistet ist und mindestens die anforderungen der folgenden regeln und vorschriften erfÜllt werden, die fÜr die zu verwendende(n) befÖrderungsart(en) gelten: (a) postvorschriften, (b) vorschriften des verkehrsministeriums, (c) zivile luftverkehrsvorschriften, (d) einheitliche frachtklassifizierungsvorschriften, (e) nationale klassifizierungsregeln fÜr kraftgÜter, (f) regeln der american truckers' association, (g) andere anwendbare vorschriften der fluggesellschaften, (h) militÄrische luftvorschriften fÜr gefÄhrliche gÜter. konsolidierung von sendungen. alle aussenverpackungen von 1,5 kubikfuss oder weniger, die keine einzelabmessung (lÄnge, breite, hÖhe) von mehr als 40 zoll aufweisen (und wenn die gesamtzahl solcher behÄlter in einer einzelnen sendung 25 Überschreitet), mÜssen konsolidiert werden, wobei flachpaletten, gitterboxpaletten oder container als konsolidierungsmedien verwendet werden. gefÄhrliche gÜter mÜssen gemÄss den zum zeitpunkt des versands geltenden vorschriften des verkehrsministeriums (dot) und den zum zeitpunkt des versands geltenden internationalen vorschriften fÜr den versand vorbereitet werden. der versand per paketpost muss den postvorschriften entsprechen.

Prozedur-Indikator-Code (OPI) O

Es kÖnnen optionen hinsichtlich einer bestimmten konservierungsmethode oder der vom dod zugelassenen verpackungsmaterialien ausgeÜbt werden. die grundlegende konservierungsmethode muss jedoch beibehalten werden, ergÄnzende daten mÜssen eingehalten werden, und die abmessungen der verpackung dÜrfen nicht um mehr als einen zoll erhÖht werden. der artikel wird gleich oder besser geschÜtzt und die verpackungskosten erhÖhen sich nicht.

Code für besondere Kennzeichnungen (SPC_MKG) 00

Keine spezielle markierung.

Art der Lagerung (TOS) B

Unbeheizter allzweck.

Methode der Konservierung (MOP) AE

Verschliessen oder verschliessen sie alle Öffnungen und bewahren sie sie nach methode 10 auf.

Konservierungsmaterial (PRES_MAT) 00

Keine voraussetzung.

Importieren / Exportieren

Anhang B Klassifizierung
Nummer des Anhangs B
NAIC Nationaler Verband der Versicherungskommissare
End Use Ein Klassifizierungssystem für exportierte und importierte Waren aus den USA, das auf der Hauptverwendung und nicht auf den physischen Merkmalen der Waren basiert. Endverbleibscodes werden vom Bureau of Economic Analysis des US-Handelsministeriums vergeben.
SITC Standard Internationale Handelsklasse
USDA
HITECH
Anlage B:
8481809005
NAICS:
332911
Endverwendungsklasse:
21180
SITC:
74780
USDA:
1
HITECH:
0

Definitionen von Schedule B-Codes:

Anlage B 8481809005

Solenoid Valves

Code für die Endverwendung 21180

Industrial Machines, Other

Standard Internationale Handelsklasse (SITC) 74780

Taps, Cocks, Valves and Similar Appliances, N.e.s.

Fracht

Universelle / nationale Fracht- und Umschlagsinformationen
NMFC
Klasse
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
051080
NMF Beschreibung:
Gates Valves Bibcocks Faucets
UFC:
29300
LTL:
--
LCL:
--
WCC:
594
TCC:
Z
SHC:
9
ADC:
A
ACC:
V

Definitionen von Frachtcodes:

Art der Ladung (TCC) Z

ES GIBT KEINEN SPEZIELLEN FRACHTCODE.

Rohstoff Wasser (WCC) 594

.

Luft-Rohstoff (ACC) V

ANHÄNGER, FAHRZEUGE, MASCHINEN, LADEN- UND LAGEREINRICHTUNGEN UND -ZUBEHÖR, EINSCHLIESSLICH SPEZIALWERKZEUGEN UND -AUSRÜSTUNGEN, BODENWARTUNGS- UND SPEZIALFAHRZEUGE, ANHÄNGER, SCHIFFSAUSRÜSTUNG UND -ZUBEHÖR, REPARATUR- UND WARTUNGSTEILE FÜR DIE OBEN GENANNTEN..

Luftmaße (ADC) A

DER VERSAND IST KEINE KONSOLIDIERUNG UND ÜBERSCHREITET IN KEINER DIMENSION 84 ZOLL.

Luft-Spezial-Handling (SHC) 9

SONSTIGE ODER KEINE BESONDERE HANDHABUNG ERFORDERLICH (SH)

Management

Verwaltungscodes nach Abteilung

Historische Preise für diese NSN liegen zwischen 3,374.15 and 4,723.81 USD.
Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

U.s. Marine Corps

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: 15B2---
USC: M
REC REP CODE DESC: DIES IST EIN NICHT REPARIERBARER ARTIKEL. WENN ES VERURTEILT ODER WIRTSCHAFTLICH UNBRAUCHBAR IST, ENTSORGEN SIE DEN ARTIKEL AUF DEM ZULÄSSIGEN NIVEAU.

Agentur FÜr Verteidigungslogistik

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: -------
USC: I
REC REP CODE DESC:

Departement Der Armee

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: J22JYX-
USC: A
REC REP CODE DESC: DIES IST EIN NICHT REPARIERBARER ARTIKEL. WENN ES VERURTEILT ODER WIRTSCHAFTLICH UNBRAUCHBAR IST, ENTSORGEN SIE DEN ARTIKEL AUF DEM ZULÄSSIGEN NIVEAU.

Hersteller

Diese NSN ist unter den folgenden Käfigcodes registriert.
