5305-01-090-6340

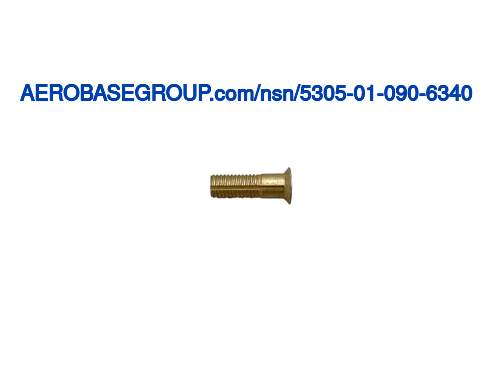

Montage der Plattenverschraubung Diese Seite per E-Mail versenden

Modell- oder Teilenummer: CA2104-2HS

Lagerverfügbarkeit  Bedingungscode-Diagramm

Dieses Produkt ist in den folgenden Mengen und Zuständen erhältlich.

  • NS: 1
  • NE: 22

Hinweis: Die Verfügbarkeit dieses Artikels wurde zuletzt aktualisiert 02/10/2021 und kann sich seitdem verändert haben. Fordern Sie ein Angebot an, um aktuelle Preise und Verfügbarkeiten zu erhalten.

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

Über dieses Produkt
Three 0.040 in.Wide by 0.029 in. Deep splines in shank and 120 degrees apart,thread to be double lead

pdf NSN 5305-01-090-6340 Datenblatt

MRC:
THREAD-KLASSE
THREAD-KLASSE:
3A
MRC:
GEWINDERICHTUNG
GEWINDERICHTUNG:
RECHTSSEITIG
MRC:
GEWINDELÄNGE
GEWINDELÄNGE:
MRC:
LÄNGE DES VERSCHLUSSES
LÄNGE DES VERSCHLUSSES:
MINDESTENS 0,727 ZOLL UND MAXIMAL 0,747 ZOLL
MRC:
KOPF-STIL
KOPF-STIL:
FLACH VERSENKT
MRC:
DURCHMESSER DES KOPFES
DURCHMESSER DES KOPFES:
MINDESTENS 0,394 ZOLL UND MAXIMAL 0,404 ZOLL
MRC:
NENNDURCHMESSER GEWINDE
NENNDURCHMESSER GEWINDE:
0,250 ZOLL
MRC:
GEWINDEMENGE PRO ZOLL
GEWINDEMENGE PRO ZOLL:
MRC:
MINIMALE ZUGFESTIGKEIT
MINIMALE ZUGFESTIGKEIT:
160000 PFUND PRO QUADRATZOLL
MRC:
SENKWINKEL
SENKWINKEL:
MINDESTENS 99,0 GRAD UND MAXIMAL 101,0 GRAD
MRC:
MATERIAL
MATERIAL:
STAHL COMP 4140 OVERALL ODER STAHL COMP 8740 OVERALL
MRC:
MATERIALDOKUMENT UND KLASSIFIZIERUNG
MATERIALDOKUMENT UND KLASSIFIZIERUNG:
MIL-S-5626 MIL-SPEZIFIKATION 1. MATERIALANTWORT INSGESAMT ODER MIL-S-6049 MIL-SPEZIFIKATION 2. MATERIALANTWORT INSGESAMT
MRC:
OBERFLÄCHENBEHANDLUNG
OBERFLÄCHENBEHANDLUNG:
CADMIUM INSGESAMT UND CHROMAT INSGESAMT
MRC:
DOKUMENT UND KLASSIFIZIERUNG DER OBERFLÄCHENBEHANDLUNG
DOKUMENT UND KLASSIFIZIERUNG DER OBERFLÄCHENBEHANDLUNG:
QQ-P-416 TY2 CL2 FED-SPEC EINZELBEHANDLUNGSANSPRECHEN INSGESAMT
MRC:
BEZEICHNER DER GEWINDESERIE
BEZEICHNER DER GEWINDESERIE:
UNF
MRC:
--
NIIN:
010906340
MRC:
--
NATO-Bestandsnummer:
5305-01-090-6340
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
100 EA
MRC:
--
Entmilitarisierung:
No
MRC:
N/A
MIL-STD
MIL-S-5626 Spec.
MRC:
--
Reparierbarkeit:
Dies ist ein nicht reparierbarer artikel. wenn es verurteilt oder wirtschaftlich unbrauchbar ist, entsorgen sie den artikel auf dem zulÄssigen niveau.
FIIG:
--
FIIG:
A003B0
MRC:
--
INC:
33044
MRC:
--
IMM:
KZ
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 5305-01-090-6340

Eine befestigungsvorrichtung mit kopf und gewinde, Über die montiert werden kann; (1) eine pattsituation; (2) eine flanschbuchse mit unterlegscheibe(n) und/oder eine abgesetzte buchse ohne flansch oder sie kann eine innengewindehÜlse aufweisen, die ein integraler bestandteil der schraube ist; eine unterlegscheibe und eine selbstsichernde buchse mit aussengewinde, die von einem eingesetzten mitnehmer angetrieben wird. Befestigung an der platte durch gewindebuchse oder durch bÖrdeln des endes des abstandshalters oder der buchse. Wird in verbindung mit einer geschwindigkeitsmutter oder mutterplatte verwendet oder in ein gewindeloch in dem gegenstand getrieben, an dem die platte befestigt ist. Kann federbelastet werden.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
MARINEMINISTERIUM Marineministerium
MOE:
DN
Rule:
N9BZ
PICA:
GX
DSOR:
User:
DEPARTEMENT DER ARMEE Departement Der Armee
MOE:
DA
Rule:
A919
PICA:
GX
DSOR:
User:
U.S. MARINE CORPS U.s. Marine Corps
MOE:
DM
Rule:
MC47
PICA:
GX
DSOR:
User:
ABTEILUNG DER LUFTWAFFE Abteilung Der Luftwaffe
MOE:
DF
Rule:
FXGI
PICA:
GX
DSOR:
User:
SINGAPUR Singapur
MOE:
YJ
Rule:
YJ01
PICA:
YJ
DSOR:
User:
MALAYSIEN Malaysien
MOE:
YW
Rule:
YW01
PICA:
YW
DSOR:
User:
DEUTSCHLAND Deutschland
MOE:
ZG
Rule:
ZG01
PICA:
ZG
DSOR:
User:
ITALIEN Italien
MOE:
ZR
Rule:
ZR01
PICA:
ZR
DSOR:

Kürzliche Ausschreibungen Aktuellste Ausschreibungen für NSN 5305-01-090-6340

Enddatum
Ansuchen
Menge
Kaufanfrage
Enddatum:
2024-04-11
Ansuchen:
SPE4A624T42A1
Menge:
4496
Kaufanfrage:
7006981369
Enddatum:
2022-09-02
Ansuchen:
SPE4A622T22WU
Menge:
1473
Kaufanfrage:
0095405615
Enddatum:
2022-08-22
Ansuchen:
SPE4A622T16DG
Menge:
1473
Kaufanfrage:
0095405615
Enddatum:
2021-11-08
Ansuchen:
SPE4A622T6775
Menge:
2316
Kaufanfrage:
0091770556
Enddatum:
2019-09-06
Ansuchen:
SPE5E219T146B
Menge:
3000
Kaufanfrage:
0081269919
Enddatum:
2019-09-03
Ansuchen:
SPE5E219T133Z
Menge:
249
Kaufanfrage:
0081203793
Enddatum:
2019-07-10
Ansuchen:
SPE5E219T052S
Menge:
5000
Kaufanfrage:
0080456759
Enddatum:
2018-08-07
Ansuchen:
SPE5E818T198E
Menge:
4335
Kaufanfrage:
0075528438

Verpackung und; Dimensionen

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
Packmaß
Packgewicht
Artikelgewicht
Abmessungen des Artikels
Packmaß:
--
Packgewicht:
0.1000lbs
Artikelgewicht:
--
Abmessungen des Artikels:
--
Container
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
Container:
--
OPI:
O
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
E
LVL_B:
Q
LVL_C:
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
00
MOP:
10
PKG:
27A0
PRES MAT:
00
WRAP MAT:
00
ICQ:
AAA
THK:
0
TOS:
UCL:

Definitionen von Verpackungscodes:

LVL A Code (LVL_A) E

Die verpackung muss so durchgefÜhrt werden, dass sie die anforderungen an die leistungsprÜfung gemÄss astm-d4169, verteilungszyklus 18, sicherheitsstufe 1, erfÜllt.

LVL B Code (LVL_B) Q

Die verpackung muss gemÄss tabelle c.Ii fÜr den angegebenen packungsgrad erfolgen. verschluss, abdichtung und verstÄrkung mÜssen der entsprechenden spezifikation des versandbehÄlters entsprechen.

Prozedur-Indikator-Code (OPI) O

Es kÖnnen optionen hinsichtlich einer bestimmten konservierungsmethode oder der vom dod zugelassenen verpackungsmaterialien ausgeÜbt werden. die grundlegende konservierungsmethode muss jedoch beibehalten werden, ergÄnzende daten mÜssen eingehalten werden, und die abmessungen der verpackung dÜrfen nicht um mehr als einen zoll erhÖht werden. der artikel wird gleich oder besser geschÜtzt und die verpackungskosten erhÖhen sich nicht.

Code für besondere Kennzeichnungen (SPC_MKG) 00

Keine spezielle markierung.

Methode der Konservierung (MOP) 10

Physischer schutz.

Material des Kissens (CUSH) 00

Keine voraussetzung.

Konservierungsmaterial (PRES_MAT) 00

Keine voraussetzung.

Importieren / Exportieren

Anhang B Klassifizierung
Nummer des Anhangs B
NAIC Nationaler Verband der Versicherungskommissare
End Use Ein Klassifizierungssystem für exportierte und importierte Waren aus den USA, das auf der Hauptverwendung und nicht auf den physischen Merkmalen der Waren basiert. Endverbleibscodes werden vom Bureau of Economic Analysis des US-Handelsministeriums vergeben.
SITC Standard Internationale Handelsklasse
USDA
HITECH
Anlage B:
7318152000
NAICS:
332722
Endverwendungsklasse:
12110
SITC:
69421
USDA:
1
HITECH:
0

Definitionen von Schedule B-Codes:

Anlage B 7318152000

Bolts and Bolts and Their Nuts Or Washers Exported In The Same Shipment

Code für die Endverwendung 12110

Iron and Steel Products, Other

Standard Internationale Handelsklasse (SITC) 69421

Screws, Bolts, Nuts, Screw Hooks, Rivets, Washers and Similar Articles, Threaded, Of Iron Or Steel

Fracht

Universelle / nationale Fracht- und Umschlagsinformationen
NMFC
Klasse
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
093486
NMF Beschreibung:
Noi (sub 3) Nuts Or Screws Bolts
UFC:
48950
LTL:
--
LCL:
--
WCC:
713
TCC:
Z
SHC:
9
ADC:
A
ACC:
B

Definitionen von Frachtcodes:

Art der Ladung (TCC) Z

ES GIBT KEINEN SPEZIELLEN FRACHTCODE.

Rohstoff Wasser (WCC) 713

.

Luft-Rohstoff (ACC) B

BAUMATERIALIEN: UMFASST FARBEN UND VERWANDTE MATERIALIEN, FERTIGHÄUSER, HOLZPRODUKTE, METALL- UND ZUSAMMENSETZUNGSMATERIALIEN UND DEREN PRODUKTE, HANDELSÜBLICHE EISENWAREN UND VERSCHIEDENE ARTIKEL, ZEMENT, ASPHALT, BAUTENWARTUNGSMATERIALIEN..

Luftmaße (ADC) A

DER VERSAND IST KEINE KONSOLIDIERUNG UND ÜBERSCHREITET IN KEINER DIMENSION 84 ZOLL.

Luft-Spezial-Handling (SHC) 9

SONSTIGE ODER KEINE BESONDERE HANDHABUNG ERFORDERLICH (SH)

DLA-Historie / Prognostizierte Mengen

Industrial Hardware Lieferkette
04/1807/1810/1801/1906/1909/1912/1903/20
476.00428.00380.0046.00600.00544.00569.00377.00

Management

Verwaltungscodes nach Abteilung

Historische Preise für diese NSN liegen zwischen 147.15 and 206.01 USD.
Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

Marineministerium

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: 9B-----
USC: N
REC REP CODE DESC:

Agentur FÜr Verteidigungslogistik

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: -------
USC: I
REC REP CODE DESC:

U.s. Marine Corps

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: 1-B2---
USC: M
REC REP CODE DESC: DIES IST EIN NICHT REPARIERBARER ARTIKEL. WENN ES VERURTEILT ODER WIRTSCHAFTLICH UNBRAUCHBAR IST, ENTSORGEN SIE DEN ARTIKEL AUF DEM ZULÄSSIGEN NIVEAU.

Abteilung Der Luftwaffe

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: SF9SX-N
USC: F
REC REP CODE DESC:

Departement Der Armee

SOS: SMS
AAC: D
SLC: 0
CIIC: U
REC REP CODE: Z
MGMT CTL: T2200X-
USC: A
REC REP CODE DESC: DIES IST EIN NICHT REPARIERBARER ARTIKEL. WENN ES VERURTEILT ODER WIRTSCHAFTLICH UNBRAUCHBAR IST, ENTSORGEN SIE DEN ARTIKEL AUF DEM ZULÄSSIGEN NIVEAU.
