5310-00-283-7523

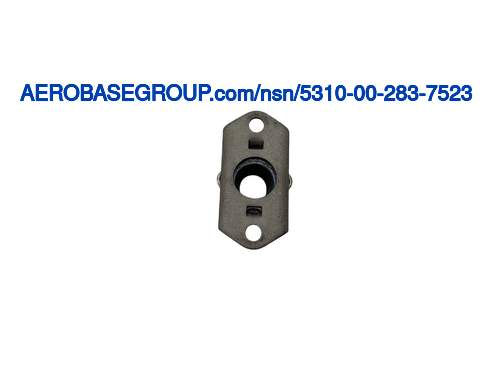

Selbstsichernde Mutter der Platte Diese Seite per E-Mail versenden

Modell- oder Teilenummer: F49249E5-2

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

pdf NSN 5310-00-283-7523 Datenblatt

MRC:
THREAD-KLASSE
THREAD-KLASSE:
3B
MRC:
GEWINDERICHTUNG
GEWINDERICHTUNG:
RECHTSSEITIG
MRC:
VERRIEGELUNGSFUNKTION
VERRIEGELUNGSFUNKTION:
VORHERRSCHENDES DREHMOMENT GANZMETALL-DESIGN
MRC:
DURCHMESSER DER SENKBOHRUNG
DURCHMESSER DER SENKBOHRUNG:
0,317 ZOLL MINDESTMUTTER
MRC:
DURCHMESSER DER BEFESTIGUNGSBOHRUNG
DURCHMESSER DER BEFESTIGUNGSBOHRUNG:
MINDESTENS 0,130 ZOLL UND MAXIMAL 0,135 ZOLL
MRC:
NUSS-STIL
NUSS-STIL:
TELLER
MRC:
LÄNGE DER MUTTER
LÄNGE DER MUTTER:
MAXIMAL 1.292 ZOLL
MRC:
MUTTER-HÖHE
MUTTER-HÖHE:
MAXIMAL 0,404 ZOLL
MRC:
BLECHDICKE
BLECHDICKE:
MINDESTENS 0,036 ZOLL UND MAXIMAL 0,044 ZOLL
MRC:
PLATTENBREITE
PLATTENBREITE:
0,710 ZOLL NOMINAL
MRC:
MUTTER SENKUNGSBOHRUNGSTIEFE
MUTTER SENKUNGSBOHRUNGSTIEFE:
0,125 ZOLL MINDESTMUTTER
MRC:
MONTAGEVORRICHTUNG FÜR MUTTERN
MONTAGEVORRICHTUNG FÜR MUTTERN:
GERADE LÖCHER
MRC:
MONTAGELOCH-ANORDNUNGSSTIL
MONTAGELOCH-ANORDNUNGSSTIL:
2 LÖCHER
MRC:
ABSTAND VON DER BLENDENMITTE ZUR MITTE DES MONTAGELOCHS
ABSTAND VON DER BLENDENMITTE ZUR MITTE DES MONTAGELOCHS:
MINDESTENS 0,495 ZOLL UND MAXIMAL 0,505 ZOLL
MRC:
MITTENABSTAND ZWISCHEN DEN BEFESTIGUNGSLÖCHERN ENTLANG DER LÄNGE
MITTENABSTAND ZWISCHEN DEN BEFESTIGUNGSLÖCHERN ENTLANG DER LÄNGE:
MINDESTENS 0,998 ZOLL UND MAXIMAL 1,002 ZOLL
MRC:
GEWINDE-SERIE
GEWINDE-SERIE:
UNJF
MRC:
BEREITGESTELLTE FUNKTIONEN
BEREITGESTELLTE FUNKTIONEN:
SCHWIMMENDE MUTTER
MRC:
GEWINDEMENGE PRO ZOLL
GEWINDEMENGE PRO ZOLL:
MRC:
NENNGEWINDEGRÖSSE
NENNGEWINDEGRÖSSE:
0,312 ZOLL
MRC:
MATERIAL
MATERIAL:
SCHALE AUS EISENLEGIERUNG 660
MRC:
MATERIALDOKUMENT UND KLASSIFIZIERUNG
MATERIALDOKUMENT UND KLASSIFIZIERUNG:
AMS5525 ASSN STD 1ST MATERIAL RESPONSE SHELL ODER AMS5735 ASSN STD 2ND MATERIAL RESPONSE SHELL
MRC:
OBERFLÄCHENBEHANDLUNG
OBERFLÄCHENBEHANDLUNG:
SCHALE PASSIVIEREN
MRC:
SPEZIFIKATION/STANDARDDATEN
SPEZIFIKATION/STANDARDDATEN:
76301-ST3-443 HERSTELLERSTANDARD
MRC:
--
NIIN:
002837523
MRC:
--
NATO-Bestandsnummer:
5310-00-283-7523
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
100 EA
MRC:
--
Entmilitarisierung:
No
FIIG:
--
FIIG:
A021A0
MRC:
--
INC:
05280
MRC:
--
IMM:
KZ
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 5310-00-283-7523

Eine mutter mit einer flanschbasis in verschiedenen formen, die glatt oder durch nieten, bolzen, schweissen oder integrierte zinken befestigt sein kann. Ein integrales merkmal ist zur verriegelung der gewinde eines gegenstÜcks integriert.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
MARINEMINISTERIUM Marineministerium
MOE:
DN
Rule:
N9BZ
PICA:
GX
DSOR:
User:
ABTEILUNG DER LUFTWAFFE Abteilung Der Luftwaffe
MOE:
DF
Rule:
FXGI
PICA:
GX
DSOR:
User:
FINNLAND Finnland
MOE:
WF
Rule:
WF01
PICA:
WF
DSOR:
User:
SPANIEN Spanien
MOE:
YB
Rule:
YB01
PICA:
YB
DSOR:
User:
MALAYSIEN Malaysien
MOE:
YW
Rule:
YW01
PICA:
YW
DSOR:
User:
AUSTRALIEN Australien
MOE:
ZA
Rule:
ZA01
PICA:
ZA
DSOR:
User:
KANADA Kanada
MOE:
ZC
Rule:
ZC01
PICA:
ZC
DSOR:
User:
REPUBLIK KOREA Republik Korea
MOE:
ZH
Rule:
ZH01
PICA:
ZH
DSOR:
User:
VEREINIGTES KÖNIGREICH Vereinigtes KÖnigreich
MOE:
ZK
Rule:
ZK01
PICA:
ZK
DSOR:
User:
ITALIEN Italien
MOE:
ZR
Rule:
ZR01
PICA:
ZR
DSOR:

Kürzliche Ausschreibungen Aktuellste Ausschreibungen für NSN 5310-00-283-7523

Enddatum
Ansuchen
Menge
Kaufanfrage
Enddatum:
2017-09-12
Ansuchen:
SPE5E317T8257
Menge:
1722
Kaufanfrage:
0070638229
Enddatum:
2017-04-06
Ansuchen:
SPE5E317T2418
Menge:
1128
Kaufanfrage:
0068295760
Enddatum:
2017-03-10
Ansuchen:
SPE5E317T1666
Menge:
1171
Kaufanfrage:
0067689195

Verpackung und; Dimensionen

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
Packmaß
Packgewicht
Artikelgewicht
Abmessungen des Artikels
Packmaß:
--
Packgewicht:
0.2000lbs
Artikelgewicht:
--
Abmessungen des Artikels:
--
Container
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
Container:
--
OPI:
O
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
E
LVL_B:
LVL_C:
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
00
MOP:
10
PKG:
01A0
PRES MAT:
00
WRAP MAT:
00
ICQ:
AAA
THK:
0
TOS:
UCL:

Definitionen von Verpackungscodes:

LVL A Code (LVL_A) E

Die verpackung muss so durchgefÜhrt werden, dass sie die anforderungen an die leistungsprÜfung gemÄss astm-d4169, verteilungszyklus 18, sicherheitsstufe 1, erfÜllt.

Prozedur-Indikator-Code (OPI) O

Es kÖnnen optionen hinsichtlich einer bestimmten konservierungsmethode oder der vom dod zugelassenen verpackungsmaterialien ausgeÜbt werden. die grundlegende konservierungsmethode muss jedoch beibehalten werden, ergÄnzende daten mÜssen eingehalten werden, und die abmessungen der verpackung dÜrfen nicht um mehr als einen zoll erhÖht werden. der artikel wird gleich oder besser geschÜtzt und die verpackungskosten erhÖhen sich nicht.

Code für besondere Kennzeichnungen (SPC_MKG) 00

Keine spezielle markierung.

Methode der Konservierung (MOP) 10

Physischer schutz.

Material des Kissens (CUSH) 00

Keine voraussetzung.

Konservierungsmaterial (PRES_MAT) 00

Keine voraussetzung.

Fracht

Universelle / nationale Fracht- und Umschlagsinformationen
NMFC
Klasse
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
093486
NMF Beschreibung:
Noi (sub 3) Nuts Or Screws Bolts
UFC:
48950
LTL:
--
LCL:
--
WCC:
573
TCC:
Z
SHC:
9
ADC:
A
ACC:
B

Definitionen von Frachtcodes:

Art der Ladung (TCC) Z

ES GIBT KEINEN SPEZIELLEN FRACHTCODE.

Rohstoff Wasser (WCC) 573

.

Luft-Rohstoff (ACC) B

BAUMATERIALIEN: UMFASST FARBEN UND VERWANDTE MATERIALIEN, FERTIGHÄUSER, HOLZPRODUKTE, METALL- UND ZUSAMMENSETZUNGSMATERIALIEN UND DEREN PRODUKTE, HANDELSÜBLICHE EISENWAREN UND VERSCHIEDENE ARTIKEL, ZEMENT, ASPHALT, BAUTENWARTUNGSMATERIALIEN..

Luftmaße (ADC) A

DER VERSAND IST KEINE KONSOLIDIERUNG UND ÜBERSCHREITET IN KEINER DIMENSION 84 ZOLL.

Luft-Spezial-Handling (SHC) 9

SONSTIGE ODER KEINE BESONDERE HANDHABUNG ERFORDERLICH (SH)

DLA-Historie / Prognostizierte Mengen

Industrial Hardware Lieferkette
07/1601/1701/1912/19
120.00120.0073.00749.00

Management

Verwaltungscodes nach Abteilung

Historische Preise für diese NSN liegen zwischen 31.10 and 43.54 USD.
Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

Marineministerium

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: 9B-----
USC: N
REC REP CODE DESC:

Agentur FÜr Verteidigungslogistik

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: -------
USC: I
REC REP CODE DESC:

Abteilung Der Luftwaffe

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: SF9SX-N
USC: F
REC REP CODE DESC:

Hersteller

Diese NSN ist unter den folgenden Käfigcodes registriert.
