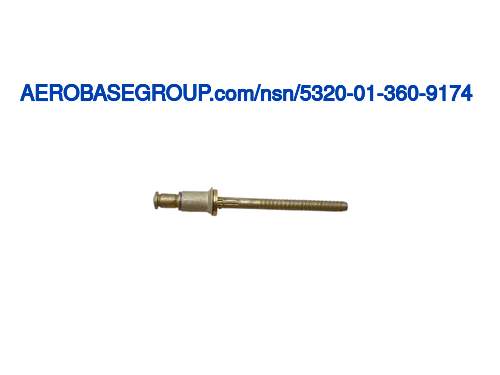

5320-01-360-9174

Blindniete Diese Seite per E-Mail versenden

Modell- oder Teilenummer: NAS9303B-5-02

Lagerverfügbarkeit  Bedingungscode-Diagramm

Dieses Produkt ist in den folgenden Mengen und Zuständen erhältlich.

  • NS: 475
  • NE: 120

Hinweis: Die Verfügbarkeit dieses Artikels wurde zuletzt aktualisiert 01/04/2024 und kann sich seitdem verändert haben. Fordern Sie ein Angebot an, um aktuelle Preise und Verfügbarkeiten zu erhalten.

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.
Teilenummer:
Menge:
E-Mail-Adresse:
Telefon:
Referenz:
Firma:
Name:

Wir geben Ihre Daten nicht an Dritte weiter und verkaufen sie auch nicht.
Privatsphäre | Bedingungen

All major credit cards accepted as well as gov. p-cards

pdf NSN 5320-01-360-9174 Datenblatt

MRC:
LÄNGE DES VERSCHLUSSES
LÄNGE DES VERSCHLUSSES:
0,230 ZOLL NOMINAL
MRC:
KOPF-STIL
KOPF-STIL:
BÜNDIG (FLACH) VERSENKT (INKL. WINKEL - WENIGER ALS 135 GRAD W ODER OHNE FASE)
MRC:
SCHAFTDURCHMESSER
SCHAFTDURCHMESSER:
MINDESTENS 0,1560 ZOLL UND MAXIMAL 0,1600 ZOLL
MRC:
HAUPTDURCHMESSER DES KOPFES
HAUPTDURCHMESSER DES KOPFES:
MINDESTENS 0,2240 ZOLL UND MAXIMAL 0,2420 ZOLL
MRC:
ERWEITERUNGSVORRICHTUNG
ERWEITERUNGSVORRICHTUNG:
GLATTER STIEL-TYP T
MRC:
GRIFFLÄNGE
GRIFFLÄNGE:
MINDESTENS 0,0650 ZOLL UND MAXIMAL 0,1250 ZOLL
MRC:
SENKWINKEL
SENKWINKEL:
MAXIMAL 99,0 GRAD UND MAXIMAL 101,0 GRAD
MRC:
MATERIAL
MATERIAL:
EISENLEGIERUNG 660 SICHERUNGSRING ODER STAHL COMP 304 SICHERUNGSRINGALUMINIUMLEGIERUNG 5056 HÜLSE STAHL COMP 8740 VORBAU
MRC:
MATERIALDOKUMENT UND KLASSIFIZIERUNG
MATERIALDOKUMENT UND KLASSIFIZIERUNG:
AMS 5731 ASSN STD SINGLE MATERIAL RESPONSE LOCKING RING ODER AMS 5639 ASSN STD SINGLE MATERIAL RESPONSE LOCKING RINGQQ-P-430 FED SPEC SINGLE MATERIAL RESPONSE SLEEVESAMS 6322 ASSN STD SINGLE MATERIAL RESPONSE SCHAFT
MRC:
--
NIIN:
013609174
MRC:
--
NATO-Bestandsnummer:
5320-01-360-9174
MRC:
--
Lagerfähigkeit:
N/A
MRC:
--
Maßeinheit:
EA
MRC:
--
Entmilitarisierung:
No
FIIG:
--
FIIG:
A040A0
MRC:
--
INC:
00864
MRC:
--
IMM:
KZ
Certified products icon

Alle Produkte zertifiziert

Fabrikneues, neues Material, neues überschüssiges, überholtes, wartungsfähiges, reparierbares und wie entferntes / gebrauchtes Material wird von einer Konformitätsbescheinigung und ggf. anderen Dokumenten / Spuren begleitet. Wir haben eine Rekordaufbewahrung von 7 Jahren.

Quality inspections icon

Qualität | ISO 9001:2015 + AS9120B

Wir verpflichten uns zur Qualität und befolgen ein Qualitätsmanagementsystem nach AS9120. Die AeroBase Group ist Gefahrgut-zertifiziert und bei DDTC, ITAR und der Aviation Suppliers Association (ASA) registriert. Alle Produkte werden zu 100% geprüft.

Qualitätsversprechen »

Shipping icon

Versand

Die Lieferung von Bestellungen auf Lager erfolgt noch am selben Tag, wenn die Bestellung vor 14:00 Uhr EST aufgegeben wird.

Liefertermine für NON-STOCK-Artikel sind Schätzungen, die auf dem aktuellen Auftragsbestand basieren und zum Zeitpunkt der Bestellung bestätigt werden müssen.

Formale Definition

Definition des Begriffs "Regierungsausgabe" NSN 5320-01-360-9174

Ein artikel, der aus zwei oder mehr der folgenden komponenten besteht: schaft, nietkÖrper, hÜlse, expander, schraube und kragen. Es handelt sich um eine kopfbefestigungsvorrichtung, bei der der schaft durch einen separaten oder integrierten schaft oder dorn oder schraube und expander erweitert werden kann. Es ist so konzipiert, dass es nur von einer seite installiert oder erweitert werden kann. Ausgenommen mutter, blindmontage.

Endbenutzer MOE: Bedeutendes Unternehmen

Name
MOE Code Code für wichtige Organisationseinheiten (MOE)
MOE Rule Ein Code mit vier Positionen, der die Managementverantwortung innerhalb der teilnehmenden Militärdienste, zivilen Behörden, der NATO und anderer ausländischer Länder widerspiegelt.
PICA Ein Code, der die Hauptaktivität der Lieferkontrolle angibt, die für die Festlegung von Lagerbestandszielen, die Kontrolle von Lagerbestandszielen und die Aufrechterhaltung der Artikelverantwortlichkeit für einen Liefergegenstand verantwortlich ist. Kurztitel: Pica. Ehemaliger Großhandels-Lagerverwalter
DSOR Der Querverweis zwischen dem DSOR-Code (Depot Source of Repair) und der Wartungsaktivität identifiziert die Aktivitäten, die für die Durchführung von Wartungsarbeiten auf Depotebene für die Services genehmigt sind.
User:
MARINEMINISTERIUM Marineministerium
MOE:
DN
Rule:
N9BZ
PICA:
GX
DSOR:
User:
ABTEILUNG DER LUFTWAFFE Abteilung Der Luftwaffe
MOE:
DF
Rule:
FXGI
PICA:
GX
DSOR:
User:
BRAZILIEN Brazilien
MOE:
YA
Rule:
YA01
PICA:
YA
DSOR:
User:
SINGAPUR Singapur
MOE:
YJ
Rule:
YJ01
PICA:
YJ
DSOR:
User:
AUSTRALIEN Australien
MOE:
ZA
Rule:
ZA01
PICA:
ZA
DSOR:
User:
SÜDAFRIKA SÜdafrika
MOE:
ZD
Rule:
ZD01
PICA:
ZD
DSOR:
User:
REPUBLIK KOREA Republik Korea
MOE:
ZH
Rule:
ZH01
PICA:
ZH
DSOR:

Verpackung und; Dimensionen

MIL-STD codes: http://www.dla.mil/LandandMaritime/.../MILSTD2073Codes.aspx
Packmaß
Packgewicht
Artikelgewicht
Abmessungen des Artikels
Packmaß:
--
Packgewicht:
0.1000lbs
Artikelgewicht:
--
Abmessungen des Artikels:
--
Container
OPI
SPI No.
SPI Rev.
SPC Mkg.
LVL A
LVL B
LVL C
Container:
--
OPI:
O
SPI No.:
SPI Rev.:
SPC Mkg:
00
LVL_A:
E
LVL_B:
Q
LVL_C:
CUSH
MOP
CATEG.
PRES MAT
WRAP MAT
ICQ
THK
TOS
UCL
CUSH DUN:
XX
MOP:
10
PKG:
27A0
PRES MAT:
00
WRAP MAT:
XX
ICQ:
AAA
THK:
X
TOS:
UCL:

Definitionen von Verpackungscodes:

LVL A Code (LVL_A) E

Die verpackung muss so durchgefÜhrt werden, dass sie die anforderungen an die leistungsprÜfung gemÄss astm-d4169, verteilungszyklus 18, sicherheitsstufe 1, erfÜllt.

LVL B Code (LVL_B) Q

Die verpackung muss gemÄss tabelle c.Ii fÜr den angegebenen packungsgrad erfolgen. verschluss, abdichtung und verstÄrkung mÜssen der entsprechenden spezifikation des versandbehÄlters entsprechen.

Prozedur-Indikator-Code (OPI) O

Es kÖnnen optionen hinsichtlich einer bestimmten konservierungsmethode oder der vom dod zugelassenen verpackungsmaterialien ausgeÜbt werden. die grundlegende konservierungsmethode muss jedoch beibehalten werden, ergÄnzende daten mÜssen eingehalten werden, und die abmessungen der verpackung dÜrfen nicht um mehr als einen zoll erhÖht werden. der artikel wird gleich oder besser geschÜtzt und die verpackungskosten erhÖhen sich nicht.

Code für besondere Kennzeichnungen (SPC_MKG) 00

Keine spezielle markierung.

Methode der Konservierung (MOP) 10

Physischer schutz.

Konservierungsmaterial (PRES_MAT) 00

Keine voraussetzung.

Importieren / Exportieren

Anhang B Klassifizierung
Nummer des Anhangs B
NAIC Nationaler Verband der Versicherungskommissare
End Use Ein Klassifizierungssystem für exportierte und importierte Waren aus den USA, das auf der Hauptverwendung und nicht auf den physischen Merkmalen der Waren basiert. Endverbleibscodes werden vom Bureau of Economic Analysis des US-Handelsministeriums vergeben.
SITC Standard Internationale Handelsklasse
USDA
HITECH
Anlage B:
7616103000
NAICS:
332722
Endverwendungsklasse:
12300
SITC:
69440
USDA:
1
HITECH:
0

Definitionen von Schedule B-Codes:

Anlage B 7616103000

Aluminum Rivets

Code für die Endverwendung 12300

Finished Metal Shapes

Standard Internationale Handelsklasse (SITC) 69440

Nails, Tacks, Staples (excluding Staples In Strips For Office Etc. Use), Screws, Bolts, Nuts, Rivets, Washers and Similar Articles, Of Aluminum

Fracht

Universelle / nationale Fracht- und Umschlagsinformationen
NMFC
Klasse
UFC
LTL
LCL
WCC
TCC
SHC
ADC
ACC
NMFC:
096320
NMF Beschreibung:
Rivets I/s Nickel Plated Buffed
UFC:
50430
LTL:
--
LCL:
--
WCC:
713
TCC:
Z
SHC:
9
ADC:
A
ACC:
B

Definitionen von Frachtcodes:

Art der Ladung (TCC) Z

ES GIBT KEINEN SPEZIELLEN FRACHTCODE.

Rohstoff Wasser (WCC) 713

.

Luft-Rohstoff (ACC) B

BAUMATERIALIEN: UMFASST FARBEN UND VERWANDTE MATERIALIEN, FERTIGHÄUSER, HOLZPRODUKTE, METALL- UND ZUSAMMENSETZUNGSMATERIALIEN UND DEREN PRODUKTE, HANDELSÜBLICHE EISENWAREN UND VERSCHIEDENE ARTIKEL, ZEMENT, ASPHALT, BAUTENWARTUNGSMATERIALIEN..

Luftmaße (ADC) A

DER VERSAND IST KEINE KONSOLIDIERUNG UND ÜBERSCHREITET IN KEINER DIMENSION 84 ZOLL.

Luft-Spezial-Handling (SHC) 9

SONSTIGE ODER KEINE BESONDERE HANDHABUNG ERFORDERLICH (SH)

DLA-Historie / Prognostizierte Mengen

Industrial Hardware Lieferkette
02/1712/17
1924.004959.00

Management

Verwaltungscodes nach Abteilung

Historische Preise für diese NSN liegen zwischen 2.00 and 2.80 USD.
Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

Marineministerium

SOS: SMS
AAC: V
SLC: 0
CIIC: U
REC REP CODE:
MGMT CTL: 9B-----
USC: N
REC REP CODE DESC:

Agentur FÜr Verteidigungslogistik

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: -------
USC: I
REC REP CODE DESC:

Abteilung Der Luftwaffe

SOS: SMS
AAC: Z
SLC: 0
CIIC: U
REC REP CODE: N
MGMT CTL: SF9SX-N
USC: F
REC REP CODE DESC:

Hersteller

Diese NSN ist unter den folgenden Käfigcodes registriert.
