Teilenummer 9325

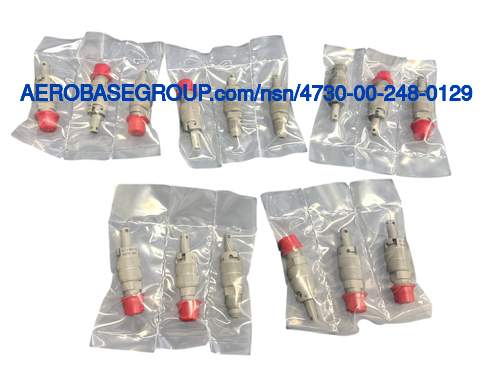

Quick Disconnect Coupling Half

Beschreibung

Adapter

Preise und Verfügbarkeit

Reichen Sie dieses Formular ein, um die aktuellen Preise und die Verfügbarkeit dieser NSN zu erfahren.

Historische Preise für dieses Produkt liegen zwischen 343.96 and 464.346 USD. Abhängig von Menge, Verfügbarkeit, Zustand, Lieferzeit und möglicher Einstellung eines Artikels können wir die Preise erst garantieren, wenn wir Ihnen ein aktuelles Angebot unterbreiten.

Teilenummer

Entmilitarisierung

Lagerfähigkeit

UOM

NIIN

Teilenummer:

9325

Entmilitarisierung:

Lagerfähigkeit:

N/A

Maßeinheit:

1 EA

NIIN:

002480129

NSN

Nationale Bestandsnummer:

4730-00-248-0129 4730002480129

TXT

Beschreibung:

Quick Disconnect Coupling Half

INC

Artikelname-Code:

18681

MRC:

A numeric-alpha designator indicating the pitch diameter tolerance and an external or internal thread.AAJD

Thread Class:

3a all ends

MRC:

The dimension measured along the longitudinal axis with terminated points at the extreme ends of the item.ABHP

Overall Length:

2.125 inches

MRC:

The means by which mechanical action completely engages or disengages a mating quick disconnect part.ADLN

Quick Disconnect Method:

Twist-lock all ends

MRC:

The industrial designation or term for the size of the quick disconnect internal or external end.ADLP

Quick Disconnect Size:

0.250 inches all ends

MRC:

The style designation indicating the configuration that most nearly corresponds to the appearance of the connection.AHNC

Connection Style:

Flared all ends

MRC:

A measurement of the longest dimension of the leg,in distinction from width.AHSJ

Leg Length:

Between 0.531 inches and 0.750 inches

MRC:

Indicates the type of connection/s/.AWLS

Connection Type:

External quick disconnect all ends

MRC:

Indicates the type of connection/s/.AWLS

Connection Type:

Threaded external tube first fluid end connection

MRC:

Those features,not otherwise specified,which may be required for proper functioning of the item.CBBL

Features Provided:

Self-sealing

MRC:

A designation that is used for the purpose of general identification of the thread.CQJX

Thread Size:

0.438 inches all ends

MRC:

The angle of the end surface upon which the mated surface seats.CQRB

Seat Angle:

37.0 degrees

MRC:

The nominal length of a straight line which passes through the center of the accommodated tube,and terminates at the outside circumference.CWFD

Outside Diameter Tube Accommodated:

0.250 inches all ends

MRC:

The chemical compound or mechanical mixture properties of which the item is fabricated.MATT

Material:

Aluminum alloy body

MRC:

The style designation indicating the configuration that most nearly corresponds to the appearance of the item.STYL

Style Designator:

Male coupling half

MRC:

A designation distinguishing one group of thread diameter-pitch combinations from another by the number of threads per measurement scale for a specific diameter.THSD

Thread Series Designator:

Unf all ends

Code	Definition
FN	Fabrikneu. Die Teile wurden von den damaligen OEMs hergestellt und verfügen über eine Herstellerzertifizierung.
NE	Neu. Teile, die vom OEM hergestellt werden. Kann eine Herstellerzertifizierung oder eine Unternehmenszertifizierung enthalten.
NS	Neuer Überschuss. Neuer Materialartikel, der aus überschüssigem Bestand gekauft wurde.
OH	Überholt. Das Produkt wurde von einer Reparaturwerkstatt (MRO) gemäß den Spezifikationen des Herstellers umgebaut und getestet.
SV	Servicefähiges Produkt
AR	Wie entfernt. Das Produkt wurde aus dem Flugzeug oder der Plattform entfernt, ohne dass eine Garantie für die Funktionalität des Teils besteht.
RP	Reparierbar. Das Produkt kann von einem MRO repariert und nach FAA 8130 oder EASA Form 1 zertifiziert werden.
